Як знайти каталожний номер модуля SRS - Повний посібник

Після зіткнення індикатор подушки безпеки може горіти навіть після усунення видимих пошкоджень. Причиною часто є crash data, збережені в модулі SRS - електронному блоку керування, відповідальному за систему подушок безпеки. Щоб його відремонтувати, вам потрібна одна ключова інформація: каталожний номер.

Цей посібник покаже вам точно, де знаходиться модуль SRS у вашому автомобілі, як знайти на ньому каталожний номер і що ввести в нашу пошукову систему для отримання миттєвої ціни.

Де знаходиться модуль SRS в автомобілі?

Модуль SRS (Supplemental Restraint System) - це невеликий електронний блок, який керує всіма сигналами подушок безпеки та натягувачів ременів. Його розташування різниться залежно від виробника, але є кілька типових місць:

Найпоширеніші місця розташування

Під центральною консоллю - Це найчастіше розташування. Модуль знаходиться між передніми сидіннями, зазвичай під ручним гальмом або важелем перемикання передач. Як правило, потрібно зняти пластикові панелі для доступу.
Під сидінням водія або пасажира - Багато європейських автомобілів (BMW, Mercedes, деякі автомобілі групи VW) монтують модуль безпосередньо під одним із передніх сидінь. Шукайте металеву коробку, прикручену до підлоги, з підключеним джгутом проводів.
За приладовою панеллю / накладкою - Деякі автомобілі розміщують модуль за нижньою частиною приладової панелі з боку водія, біля рульової колонки або за накладкою біля педалей.
У центральному тунелі - У деяких автомобілях (особливо старших моделях) модуль знаходиться всередині центрального тунелю, що проходить між сидіннями.

Поради щодо пошуку

Модуль завжди знаходиться в центрі автомобіля (вздовж поздовжньої осі) - це дозволяє точно визначати удари з усіх напрямків.
Це невелика металева або пластикова коробка, приблизно розміром зі смартфон або трохи більше.
До нього підключений багатоконтактний роз'єм із джгутом проводів.
Якщо ви не впевнені, пошукайте в інтернеті "[модель вашого авто] розташування модуля SRS" - є багато посібників і відео для конкретних моделей.

Як виглядає каталожний номер?

Після того, як ви знайшли і дістали модуль SRS, потрібно знайти на ньому каталожний номер. Ось на що звернути увагу:

Модуль групи VW (VW, Audi, Skoda, SEAT)

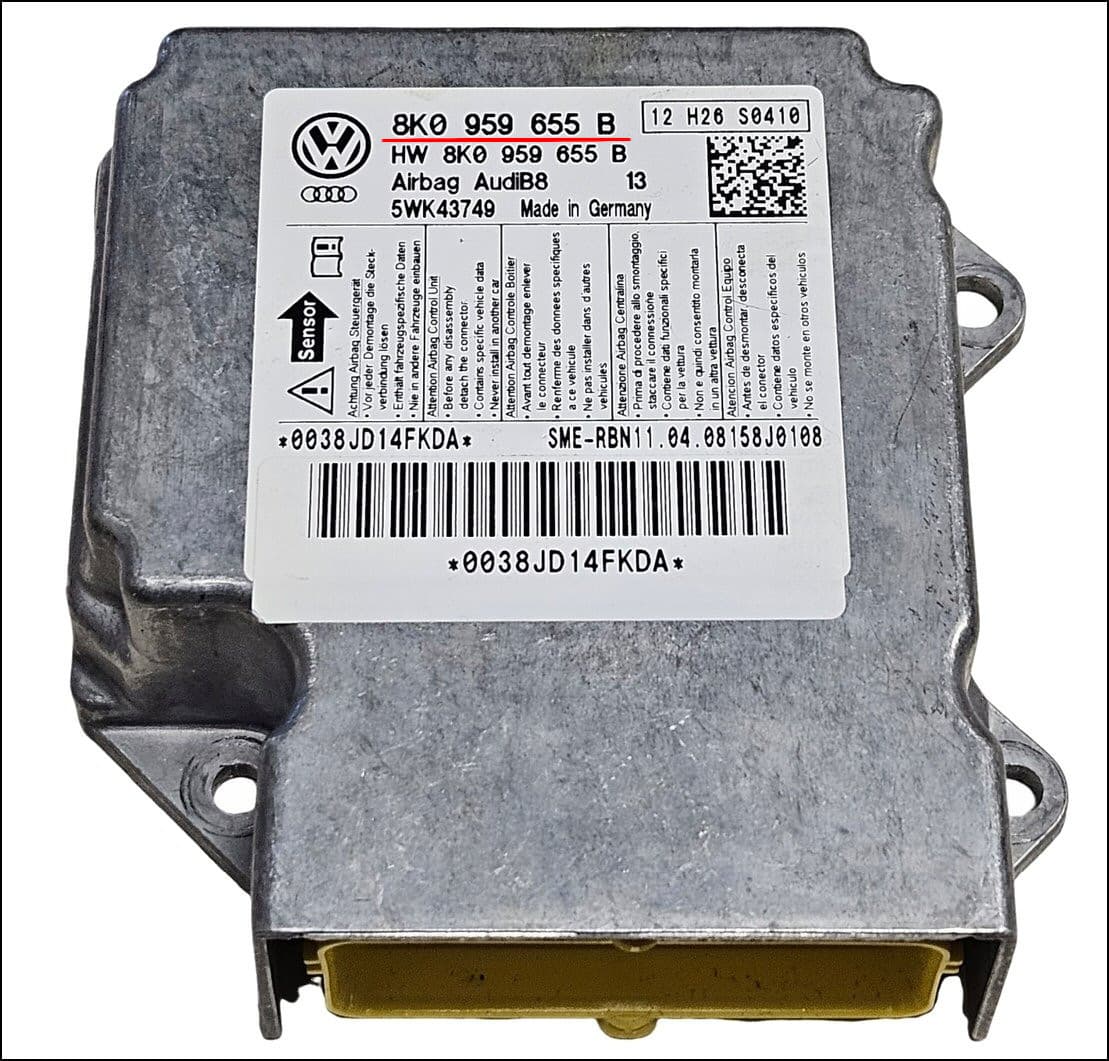

Модуль SRS VW з етикеткою каталожного номера

На модулях групи VW каталожний номер надрукований на білій етикетці на корпусі. Шукайте номер у такому форматі:

5Q0 959 655 BH
8V0 959 655 B
3Q0 959 655 AN

Номер зазвичай починається з 3-символьного коду (платформа автомобіля), далі йде 959 (група електроніки airbag), потім 655 (тип деталі), і закінчується однією або кількома літерами, що позначають ревізію.

Модуль Volvo

Модуль SRS Volvo з етикеткою каталожного номера

Модулі Volvo зазвичай мають каталожний номер на наклейці. Шукайте номери на зразок:

P31406633
31334280

Каталожні номери Volvo - це часто простий рядок цифр, іноді з префіксом "P".

Загальні правила для всіх марок

Каталожний номер можна знайти:

На наклейці/етикетці - Найпоширеніше місце. Шукайте білу або срібну етикетку на корпусі.
Вигравіруваний/витиснений на корпусі - Деякі модулі мають номер, вибитий безпосередньо на пластику або металі.
Біля головного роз'єму - Іноді надрукований поруч із місцем підключення джгута.
На кількох наклейках - Багато модулів мають кілька етикеток. Каталожний номер може бути на більш ніж одній.

Як прочитати та інтерпретувати номер

Приклад: Група VW

Номер: 5Q0 959 655 BH

Частина	Значення
5Q0	Код платформи автомобіля (платформа MQB)
959	Група деталей (електроніка безпеки/airbag)
655	Ідентифікатор компонента
BH	Літера(и) версії/ревізії

Важливо: Літери ревізії в кінці (наприклад, "BH") є критичними. Різні ревізії можуть мати різне програмне забезпечення та вимагати різних процедур ремонту. Завжди їх вказуйте.

Приклад: Volvo

Номер: P31406633

Volvo використовує простішу систему нумерації. Весь рядок - це каталожний номер - вкажіть його повністю.

Приклад: Інші марки

Toyota/Lexus: 89170-XXXXX
Ford: AB39-14B321-XX
BMW: 65.77-XXXXXXX
Mercedes: A000 905 XX XX

Кожен виробник має свій формат, але принцип однаковий - скопіюйте повний номер, включаючи всі літери та цифри.

Що вводити в нашу пошукову систему?

Використовуючи нашу пошукову систему модулів нижче, ось що вводити:

Якщо ви знаєте точний каталожний номер

Введіть повний каталожний номер, включаючи всі літери та коди ревізій. Можете вводити з пробілами або без - наша система обробляє обидва формати:

5Q0959655BH або 5Q0 959 655 BH - обидва працюють
P31406633 - вводьте як є

Якщо ви не впевнені, який номер є каталожним

На багатьох модулях є кілька номерів на етикетці (номер hardware, номер software, серійний номер тощо). Якщо ви не впевнені, який номер правильний, введіть їх усі - спробуйте кожен номер у пошуку. Наша база даних підбере правильний.

Типові номери, які ви можете побачити на етикетці:

Каталожний номер (те, що нам потрібно) - ідентифікує hardware
Номер hardware - іноді збігається з каталожним номером
Номер software - версія прошивки, зазвичай не потрібен, але можете спробувати
Серійний номер - унікальний для вашого екземпляра, не буде знайдений у нашій системі

Якщо все ще не можете розібратися

Немає проблем - просто зробіть чітке фото етикетки модуля і надішліть нам у WhatsApp. Ми визначимо правильний номер протягом кількох хвилин.

Надішліть нам фото в WhatsApp - ми доступні 24/7.

Крок за кроком: Від модуля до ціни

Знайдіть модуль SRS у вашому автомобілі (перевірте під центральною консоллю, під сидіннями, за приладовою панеллю)
Дістаньте модуль - спочатку від'єднайте акумулятор і зачекайте 10 хвилин перед роботою з компонентами airbag
Знайдіть каталожний номер на етикетці/наклейці
Введіть його в нашу пошукову систему нижче, щоб отримати миттєву ціну
Відправте модуль нам - у більшості випадків ми відремонтуємо його того ж дня
Отримайте його назад - з очищеними crash data та модулем, готовим до встановлення

Попередження про безпеку

Перед тим як дістати модуль SRS:

Від'єднайте акумулятор автомобіля і зачекайте мінімум 10 хвилин перед від'єднанням будь-яких роз'ємів, пов'язаних з airbag
Ніколи не працюйте з компонентами airbag при ввімкненому запалюванні
Якщо вам некомфортно робити це самостійно, попросіть механіка дістати модуль - а потім відправте його нам

Не можете знайти? Ми допоможемо!

Якщо у вас виникли проблеми з пошуком модуля або визначенням каталожного номера:

Надішліть фото модуля або його етикетки через WhatsApp
Повідомте марку, модель і рік автомобіля - часто ми можемо визначити правильний каталожний номер лише з цієї інформації
Надайте VIN - ми можемо знайти оригінальний каталожний номер

Ми відповідаємо швидко - зазвичай протягом кількох хвилин у робочий час, і завжди протягом того ж дня.

Перевірте свій модуль зараз

Використовуйте пошукову систему нижче, щоб миттєво перевірити, чи ми підтримуємо ваш модуль SRS, і побачити ціну ремонту:
